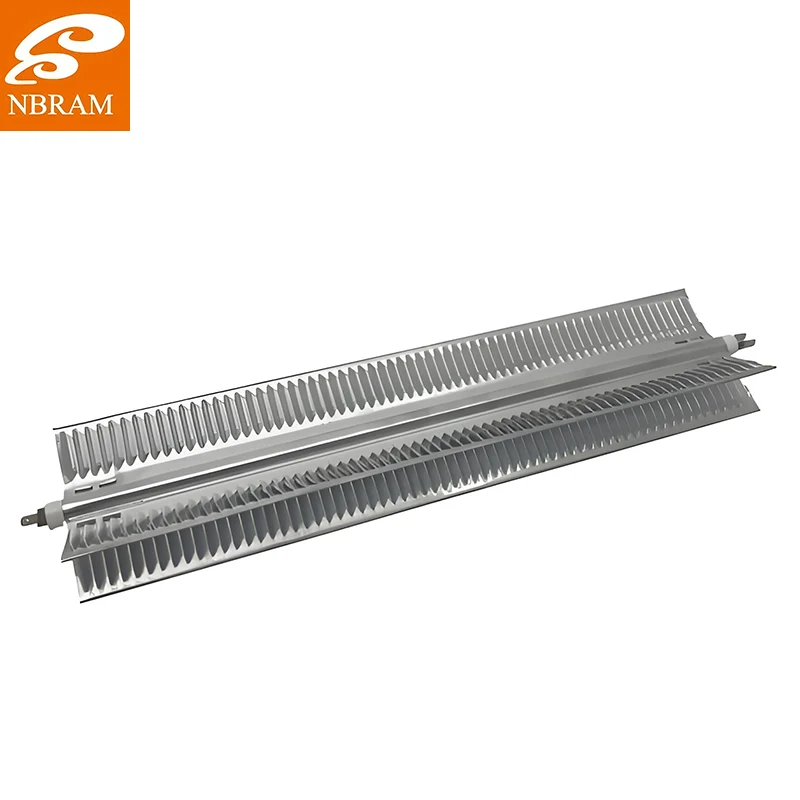

Khi những hạn chế về không gian đòi hỏi diện tích bề mặt sưởi ấm tối đa với diện tích tối thiểu trong khi vẫn duy trì khả năng truyền nhiệt hiệu quả, Ống gia nhiệt bằng nhôm hình chữ X của NBRAM mang đến giải pháp hình học hoàn hảo vượt trội so với các bộ phận làm nóng thẳng truyền thống. Đã thiết kế hệ thống gia nhiệt cho thiết bị xử lý nhựa với trọng lượng đến từng milimet, tôi có thể xác nhận rằng đây không chỉ là các bộ phận làm nóng - chúng còn là hệ số nhân hiệu suất nhiệt giúp biến không gian nhỏ gọn thành vùng sưởi ấm mạnh mẽ. Những ống sưởi cải tiến này có cấu hình nhôm được ép đùn chính xác với dây điện trở nhúng, tỷ lệ bề mặt trên thể tích được tối ưu hóa giúp tối đa hóa khả năng tản nhiệt và mặt cắt chữ X độc đáo mang lại độ cứng kết cấu đồng thời cung cấp bốn bề mặt gia nhiệt thay vì một. Cho dù bạn đang tìm nguồn cung ứng giải pháp sưởi ấm cho máy ép phun, thiết bị đóng gói hay lò nướng công nghiệp, ống gia nhiệt bằng nhôm hình chữ X của NBRAM mang lại hiệu suất nhiệt và hiệu quả không gian mà các máy sưởi thông thường không thể sánh được. Đặt hàng những tuyệt tác sưởi ấm hình học này cho các ứng dụng trong đó hiệu suất nhiệt và tối ưu hóa không gian đều quan trọng như nhau.
Sau khi vật lộn với các bộ phận làm nóng thông thường chiếm quá nhiều không gian hoặc không đủ diện tích bề mặt làm nóng, việc khám phá ra các ống gia nhiệt bằng nhôm hình chữ X giống như việc tìm ra giải pháp hoàn hảo cho những thách thức về không gian của kỹ thuật nhiệt. Các ống gia nhiệt bằng nhôm hình chữ X của NBRAM thể hiện một bước đột phá về mặt hình học trong công nghệ sưởi ấm - chúng không chỉ đơn thuần là các bộ phận làm nóng mà còn là hệ thống nhiệt được tối ưu hóa về không gian, cung cấp bốn bề mặt sưởi ấm chỉ bằng một bộ phận truyền thống. Điều khiến những thành phần này mang tính cách mạng là khả năng tăng diện tích bề mặt đáng kể mà không làm tăng kích thước tổng thể, cho phép các kỹ sư đạt được hiệu suất nhiệt mà thông thường cần đến nhiều bộ sưởi thông thường. Cấu trúc nhôm đảm bảo phản ứng nhiệt nhanh và phân phối nhiệt tuyệt vời, trong khi mặt cắt ngang độc đáo mang lại lợi ích về cấu trúc giúp đơn giản hóa việc lắp đặt và tích hợp vào các tổ hợp phức tạp.
Trường hợp ống gia nhiệt bằng nhôm hình chữ X thực sự cách mạng hóa việc quản lý nhiệt là trong các ứng dụng có không gian cực kỳ cao nhưng yêu cầu sưởi ấm vẫn đòi hỏi khắt khe. Tôi đã chỉ định những điều này cho bộ gia nhiệt vòi phun ép phun trong đó cấu hình X bao bọc hoàn hảo xung quanh kênh nóng chảy, cung cấp nhiệt đồng đều từ mọi phía trong khi vẫn duy trì hệ số dạng nhỏ gọn mà các nhà thiết kế khuôn yêu cầu. Bốn bề mặt gia nhiệt tăng đáng kể hiệu suất truyền nhiệt so với các thiết bị gia nhiệt hình tròn hoặc phẳng - chúng tôi đã đo được mức cải thiện độ đồng đều nhiệt độ lên tới 40% trong các ứng dụng xử lý nhựa. Độ cứng cấu trúc của hình chữ X cũng cho phép các bộ gia nhiệt này hoạt động như các bộ phận cấu trúc trong lắp ráp, giảm nhu cầu về giá đỡ bổ sung. Gần đây, chúng tôi đã triển khai những tính năng này trong máy đóng gói, nơi chúng cung cấp khả năng gia nhiệt đồng thời cho nhiều hàm bịt kín từ một thiết bị nhỏ gọn duy nhất - việc tiết kiệm không gian cho phép khách hàng của chúng tôi bổ sung thêm hai trạm niêm phong trong cùng một diện tích máy.
Quy trình sản xuất ống gia nhiệt bằng nhôm hình chữ X thể hiện sự giao thoa hấp dẫn giữa luyện kim, kỹ thuật điện và công nghệ ép đùn chính xác. Chúng tôi bắt đầu với các phôi nhôm có độ tinh khiết cao được lựa chọn đặc biệt dựa trên đặc tính dẫn nhiệt và đặc tính ép đùn của chúng. Thành phần hợp kim nhôm rất quan trọng - chúng tôi sử dụng hợp kim 6063 hoặc 6061 mang lại sự cân bằng hoàn hảo giữa tính dẫn nhiệt, độ bền cơ học và hiệu suất ép đùn.
Quá trình ép đùn là nơi điều kỳ diệu xảy ra. Khuôn ép đùn được thiết kế tùy chỉnh của chúng tôi tạo ra biên dạng X chính xác với bốn cánh tay bằng nhau phải duy trì sự ổn định về kích thước trong suốt chiều dài của bộ phận làm nóng. Nhiệt độ và tốc độ đùn được kiểm soát cẩn thận để đảm bảo cấu trúc hạt và bề mặt hoàn thiện nhất quán. Tôi đã dành hàng giờ để quan sát quá trình ép đùn, điều chỉnh các thông số theo phân số độ và milimet trên phút để đạt được độ nhất quán hoàn hảo.
Sau khi ép đùn, các cấu hình nhôm được gia công chính xác để tạo ra các rãnh cho dây điện trở. Chúng tôi sử dụng máy phay CNC để cắt các rãnh dây với dung sai ±0,05mm - rất quan trọng để đảm bảo vị trí dây và phân bổ nhiệt nhất quán. Hình dạng rãnh được tối ưu hóa để mang lại diện tích tiếp xúc tối đa giữa dây điện trở và nhôm trong khi vẫn duy trì cách ly điện.
Quá trình lắp đặt dây điện trở cần có thiết bị chuyên dụng và kỹ thuật viên lành nghề. Chúng tôi sử dụng dây điện trở niken-crom hoặc sắt-crom-nhôm được quấn chính xác đến các giá trị điện trở cụ thể. Dây được đặt cẩn thận vào các rãnh và được cố định tạm thời trước quá trình nén cuối cùng.
Giai đoạn nén là nơi ống gia nhiệt đạt được tính toàn vẹn về cấu trúc cuối cùng. Chúng tôi sử dụng phương pháp ép thủy tĩnh tạo áp suất đồng đều từ mọi hướng, đảm bảo sự tiếp xúc hoàn hảo giữa dây điện trở và nhôm đồng thời loại bỏ mọi khe hở không khí có thể tạo ra các điểm nóng. Mức áp suất và thời gian được hiệu chỉnh cẩn thận dựa trên hợp kim nhôm và loại dây cụ thể.
Các bước sản xuất cuối cùng bao gồm gắn thiết bị đầu cuối, kiểm tra cách điện và phủ lớp phủ bảo vệ. Chúng tôi sử dụng lớp phủ gốm nhiệt độ cao giúp cách điện đồng thời cho phép truyền nhiệt hiệu quả. Mỗi ống gia nhiệt hoàn thiện đều trải qua quá trình kiểm tra điện nghiêm ngặt bao gồm xác minh điện trở, kiểm tra độ bền điện môi và đo điện trở cách điện.
Kiểm soát chất lượng bao gồm phân tích hình ảnh nhiệt trong đó chúng tôi vận hành ống gia nhiệt và sử dụng camera hồng ngoại để xác minh sự phân bố nhiệt độ đồng đều trên cả bốn bề mặt. Chúng tôi cũng thực hiện các thử nghiệm chu kỳ nhiệt để đảm bảo độ tin cậy lâu dài và khả năng chống mỏi nhiệt.
Hãy cùng xem xét các thông số kỹ thuật xác định hiệu suất của ống gia nhiệt bằng nhôm hình chữ X. Các ống hình chữ X của NBRAM thường có kích thước mặt cắt ngang từ 15mm × 15mm đến 40mm × 40mm, với chiều dài tiêu chuẩn từ 200mm đến 2000mm. Mật độ công suất dao động từ 1,5W/cm2 đến 6,0W/cm2 tùy thuộc vào yêu cầu ứng dụng cụ thể. Nhiệt độ hoạt động lên tới 450°C với bề mặt nhôm, trong khi dây điện trở bên trong có thể chịu được nhiệt độ lên tới 1200°C. Định mức điện áp bao gồm điện áp công nghiệp tiêu chuẩn từ 120V đến 480V AC, với các giá trị điện trở được tùy chỉnh để đạt được công suất đầu ra cụ thể. Hợp kim nhôm mang lại độ dẫn nhiệt khoảng 200 W/m·K, đảm bảo truyền nhiệt hiệu quả từ dây điện trở đến bề mặt được gia nhiệt. Cách điện giữa dây điện trở và thân nhôm vượt quá 100MΩ ở 500V DC, với độ bền điện môi định mức ở 1500V AC trong một phút.
