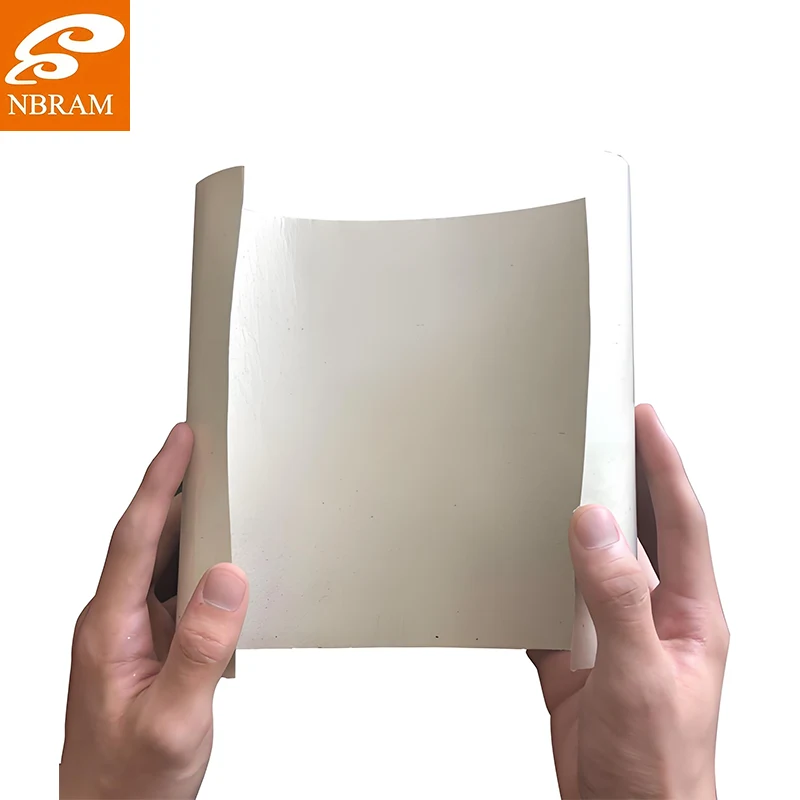

Khi thiết bị của bạn yêu cầu cách nhiệt linh hoạt ở nhiệt độ khắc nghiệt, tấm mica linh hoạt ở nhiệt độ cao của NBRAM sẽ cung cấp các giải pháp mang tính cách mạng. Vật liệu mica được xử lý đặc biệt này duy trì tính linh hoạt ở môi trường nhiệt độ cao 800°C, đặc biệt thích hợp để bọc cáp ở nhiệt độ cao, cách điện bộ phận làm nóng và bảo vệ dây hàng không vũ trụ. So với các tấm mica cứng truyền thống, độ bền uốn của nó vượt quá 5000 chu kỳ và chịu được sự thay đổi nhiệt độ mạnh mẽ từ -100°C đến 800°C. Phản hồi của khách hàng cho thấy tấm mica dẻo của chúng tôi cải thiện hiệu suất lắp đặt lên 40% trong cách nhiệt bộ phận làm nóng lò điện công nghiệp, với tuổi thọ được kéo dài gấp ba lần. Khi mua vật liệu cách nhiệt linh hoạt ở nhiệt độ cao đáng tin cậy, chúng tôi khuyên bạn nên chọn nhà cung cấp như NBRAM có bằng sáng chế xử lý vật liệu đặc biệt.
Trong các hệ thống quản lý nhiệt mô-đun pin xe năng lượng mới, tấm mica linh hoạt ở nhiệt độ cao của NBRAM thể hiện hiệu suất vượt trội—cách ly hiệu quả sự lan truyền nhiệt 800°C giữa các tế bào đồng thời biến dạng linh hoạt khi pin giãn nở. Một nhà sản xuất hàng không vũ trụ sử dụng chúng làm lớp cách điện dây khoang động cơ, duy trì hiệu suất cách nhiệt hoàn toàn dưới các tác động xen kẽ từ -65°C đến 600°C. Độc đáo hơn, vật liệu này tuân thủ chứng nhận UL94 V-0, có đặc tính tự dập tắt trong môi trường nhiệt độ cao, khiến nó trở nên cần thiết để cách nhiệt bên trong phương tiện vận tải đường sắt. Trong sản xuất cáp đặc biệt, nó thay thế các lớp bện bằng sợi thủy tinh truyền thống, giảm 30% đường kính ngoài của cáp đồng thời tăng khả năng chịu nhiệt lên 200°C.
Lấy Tấm mica linh hoạt nhiệt độ cao của NBRAM : độ dày dao động từ 0,08mm đến 1,0mm, với thông số kỹ thuật mỏng nhất đạt được dung sai cực kỳ chính xác 0,05mm±0,005mm. Trong quá trình thử nghiệm ở nhiệt độ cao, độ bền điện môi duy trì trên 18kV/mm ở 800°C, với điện trở suất vượt quá 10^12Ω·cm. Công thức linh hoạt độc đáo cho phép bán kính uốn tối thiểu là 3mm (đối với độ dày 0,2mm), với độ bền kéo được duy trì trên 25MPa. Hệ số dẫn nhiệt là 0,65W/m·K, vừa đảm bảo hiệu quả cách nhiệt vừa đảm bảo khả năng truyền nhiệt phù hợp. Chiều rộng cuộn dây tiêu chuẩn đạt 1000mm, chiều dài liên tục vượt quá 200 mét, hỗ trợ sản xuất cuộn dây tự động tốc độ cao.
Chúng tôi áp dụng công nghệ tái tạo giấy mica được phát triển độc quyền, chọn lọc các mảnh mica cao cấp để tạo ra giấy mica siêu mỏng dày 仅 0,001mm thông qua quy trình bóc tách thủy lực—nền tảng để đạt được tính linh hoạt. Thông qua quá trình ngâm tẩm được kiểm soát chính xác, nhựa silicon đặc biệt thẩm thấu đồng đều giữa các lớp giấy mica, với hàm lượng nhựa được duy trì nghiêm ngặt trong khoảng 12% -18%, một tỷ lệ đã được chứng minh qua thử nghiệm rộng rãi để cân bằng tối ưu tính linh hoạt và khả năng chịu nhiệt độ.
Xử lý nhiệt sử dụng công nghệ tăng nhiệt độ theo từng đoạn, nhựa đóng rắn chậm trong khoảng 300°C-500°C, trong đó các mảnh mica tạo thành các cấu trúc phân lớp "vảy cá" độc đáo cho phép vừa linh hoạt vừa bền chắc. Quy trình cán cuối cùng tỏ ra đặc biệt quan trọng—sử dụng các con lăn bằng thép không gỉ tráng gương để cán ở nhiệt độ chính xác, quy trình này kiểm soát độ nhám bề mặt dưới Ra0,8μm, tạo điều kiện thuận lợi cho quá trình xử lý tự động tiếp theo.
Để kiểm tra chất lượng, chúng tôi đã phát triển các máy kiểm tra độ bền mỏi linh hoạt chuyên dụng, với mỗi lô trải qua hơn 5000 cuộc kiểm tra uốn. Ngoài việc kiểm tra hiệu suất thông thường, máy phân tích nhiệt trọng lượng còn giám sát tốc độ hao hụt trọng lượng của vật liệu ở nhiệt độ cao, đảm bảo độ tin cậy lâu dài. Đáng chú ý, chúng tôi cung cấp các báo cáo phân tích cơ nhiệt tùy chỉnh cho từng khách hàng, dữ liệu quan trọng để thiết kế hệ thống cách nhiệt động ở nhiệt độ cao.
